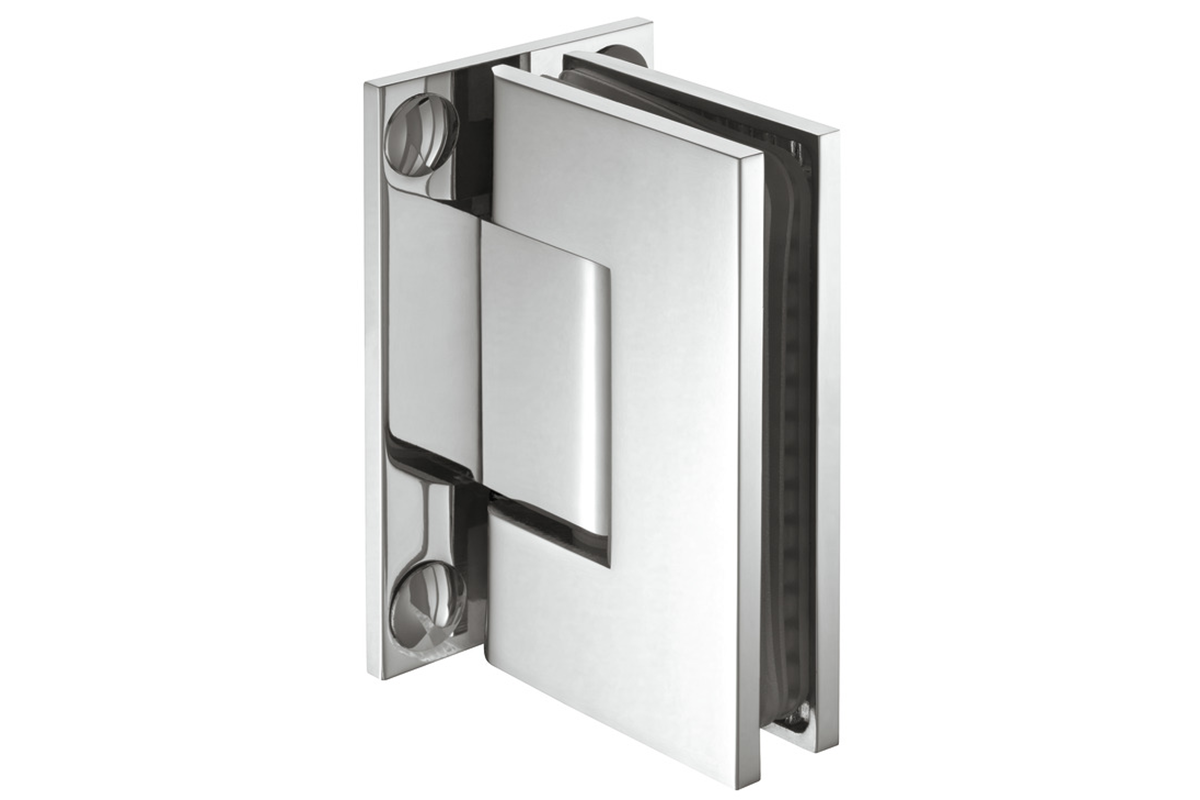

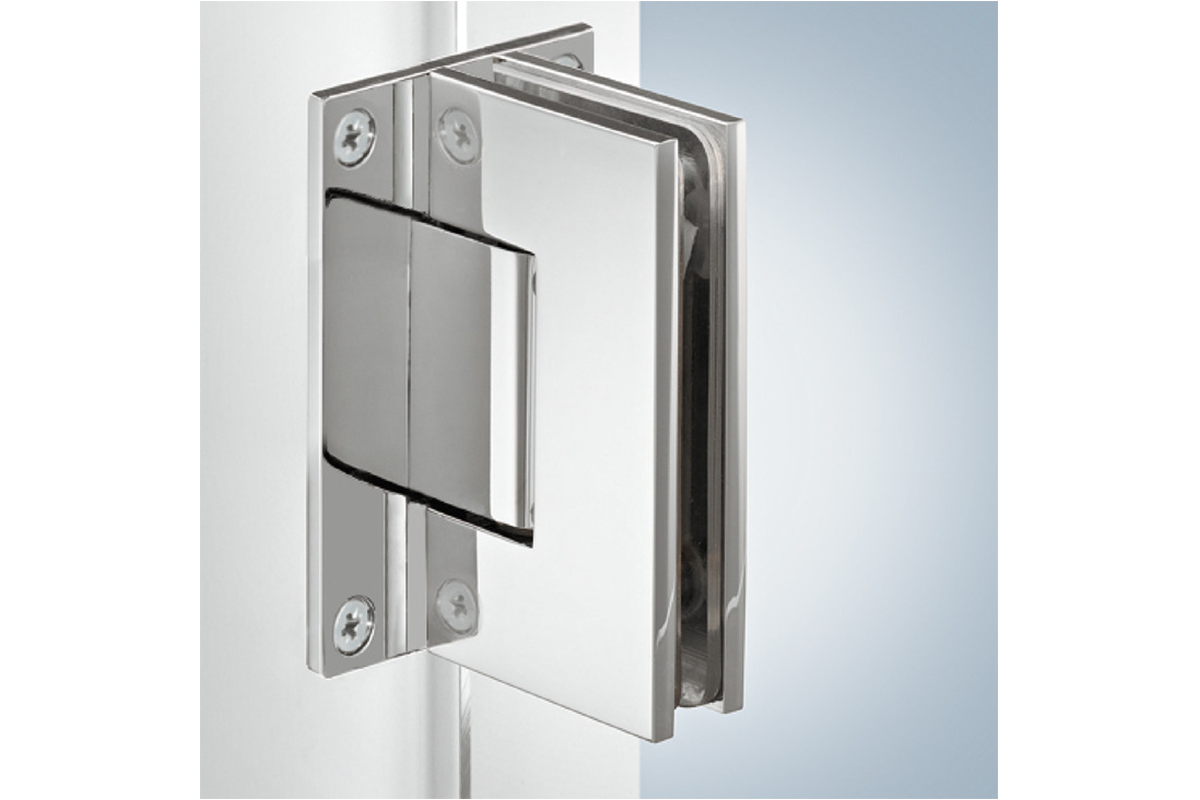

مفصلة لباب الدوش، للربط بين الحائط والزجاج
تشطيب: كروم لامع (Polished Chrome Plated)
رمز الصنف: 981.51.004
تفاصيل المنتج:
- زاوية الفتح:
90° من كلا الجانبين - سماكة الزجاج المناسبة:

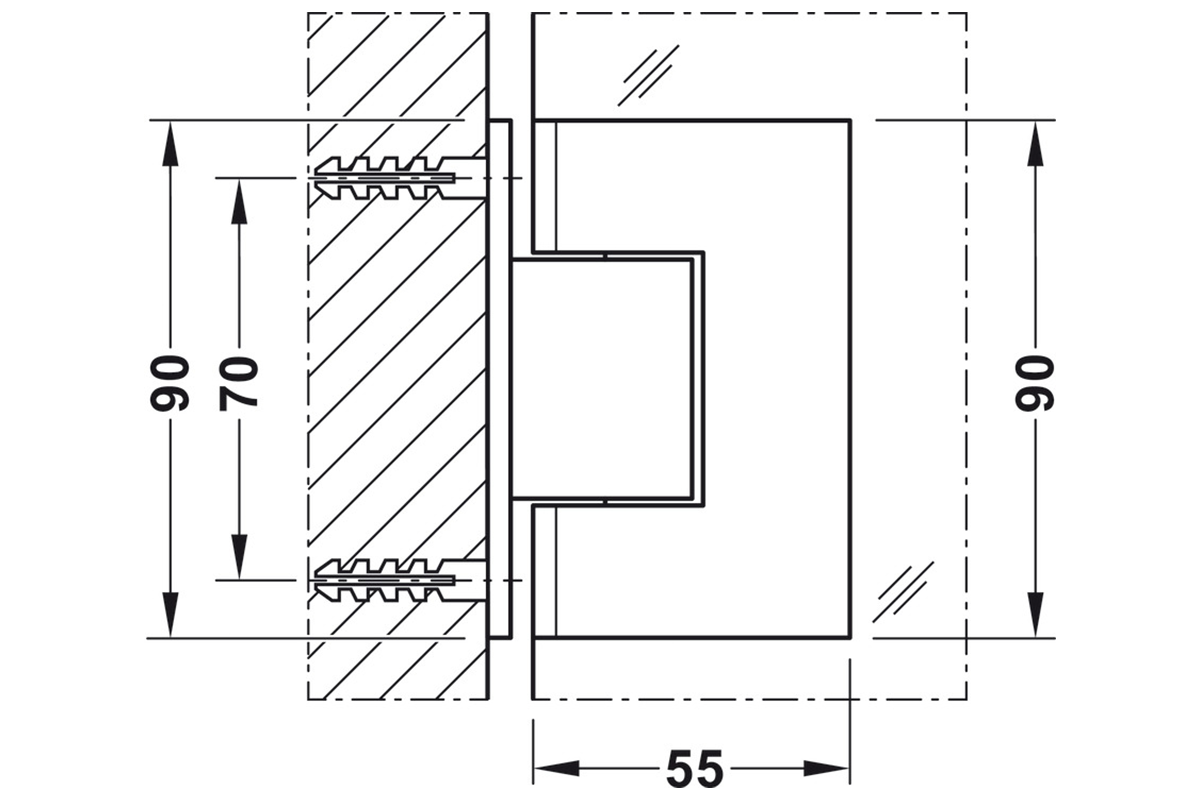

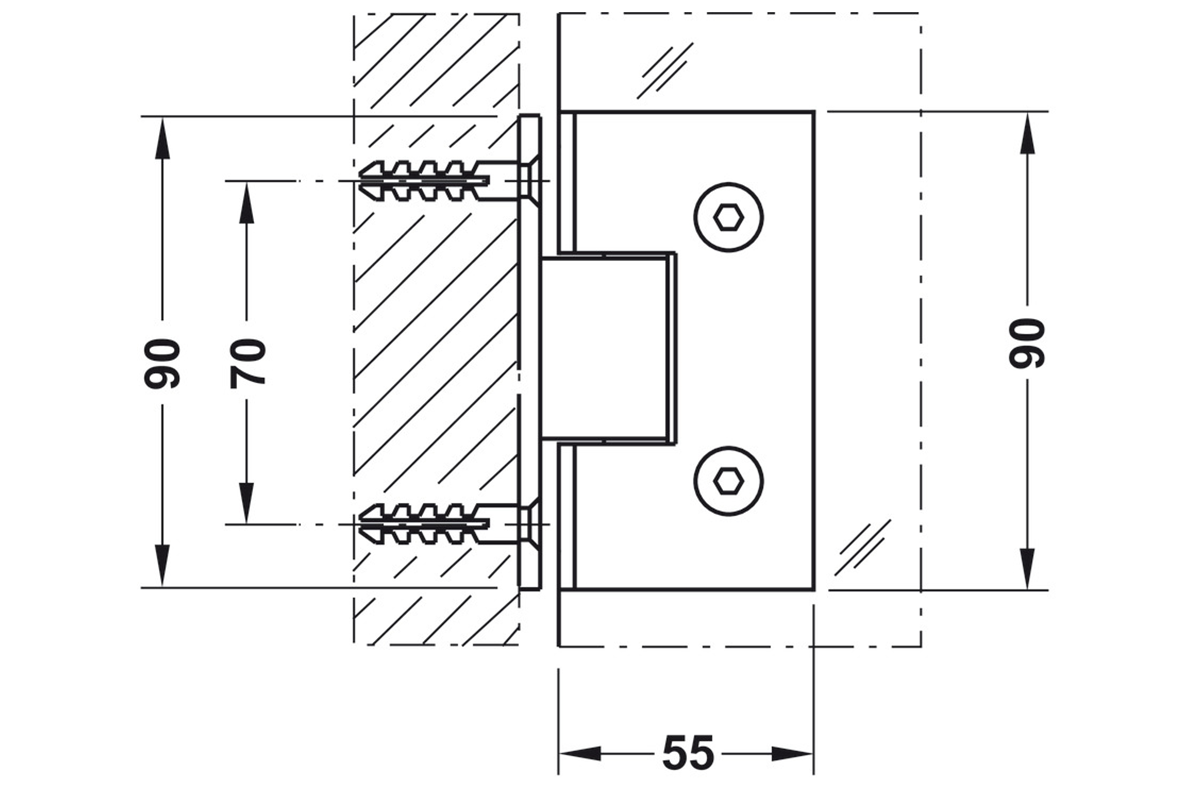

من 8 إلى 12 مم - الأبعاد:
- أبعاد المفصلة: 90 × 55 مم
- صفيحة التثبيت: 90 × 50 مم

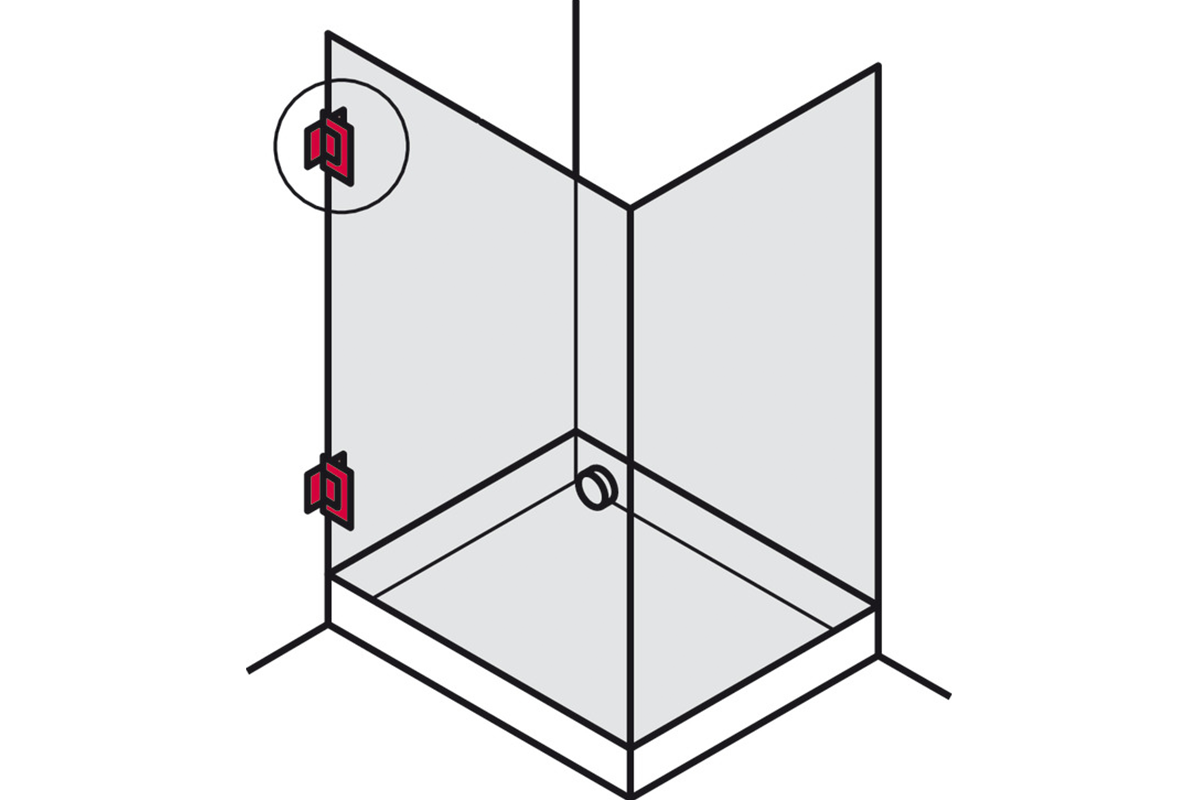

- مجال الاستخدام:
لربط الزجاج بالحائط (Wall-glass connection) - الخصائص:
- وظيفة تثبيت تلقائية في الوضع المفتوح على الجانبين
- وظيفة إغلاق من زاوية فتح تقارب 85°
- اتجاه الفتح:
فتح من الجانبين (يسار / يمين) - الخامة:
النحاس (Brass) - القدرة على التحميل:
≤ 45 كغ (عند استخدام مفصلتين) - ارتفاع الباب المناسب:
≤ 2,400 مم - عرض الباب المناسب:
≤ 800 مم - التركيب:
للتثبيت بالبراغي (يتطلب عمل فتحة في الزجاج)
للاستخدام من جهة اليسار أو اليمين (DIN left/right)
ملاحظات إضافية:
- موانع تسرب الزجاج غير مشمولة، يجب طلبها بشكل منفصل.
- يُرجى تحديد نموذج الحفر F عند الاستخدام مع أنظمة الزجاج التالية:
984.02.200, 984.02.201, 984.02.202 - لا يوجد مانع تسرب مستمر عند منطقة المفصلة.
- للحصول على أبعاد تجهيز الزجاج، يُرجى الرجوع إلى تعليمات التركيب في متجر Häfele الإلكتروني.
shower door hinge, For wall-glass connection, Datasheet
